轉子基礎松動故障特征及碰摩故障振動特征

?

轉子基礎松動的故障特征

?

松動現象是由螺栓緊固不牢引起的，或由于基礎松動、過大的軸承間隙等引起的。松動會使轉子發生嚴重振動。松動引起的振動特征如下。

?

①振動方向常表現為上下方向的振動。

②振動頻率除旋轉基本頻率 fr?外，可發生高次諧波（2fr,3fr,…）成分，也會發生分?jǐn)?shù)諧波（1/2fr,1/3fr,…）和共振。

③振動相位無變化。

④振動形態使轉速增減、位移突然變大或減小。

即使裝配再好的機器運行一段時間后也會產生松動。引起松動的常見原因是：螺母松動，螺栓斷裂，軸徑磨損，甚至裝配了不合格零件。

具有松動故障的典型頻譜特征是以工頻為基頻的各次諧波，并在譜圖中常看到10X。國外資料認為，若3X處峰值大，預示軸和軸承間有松動；若4X處有峰值，表明軸承本身松動。

?

轉子碰摩故障振動特征

?

轉子碰摩故障主要指轉子和靜子的碰摩，其由轉子與定子偏心、轉子對中不良、轉子動撓度大等原因造成的。動靜碰摩會產生切向摩擦力，使轉子產生渦動，轉子的強迫振動和碰摩自由振動疊加在一起，產生復雜、特有的振動響應，呈現明顯的非線性特征，具體如下。

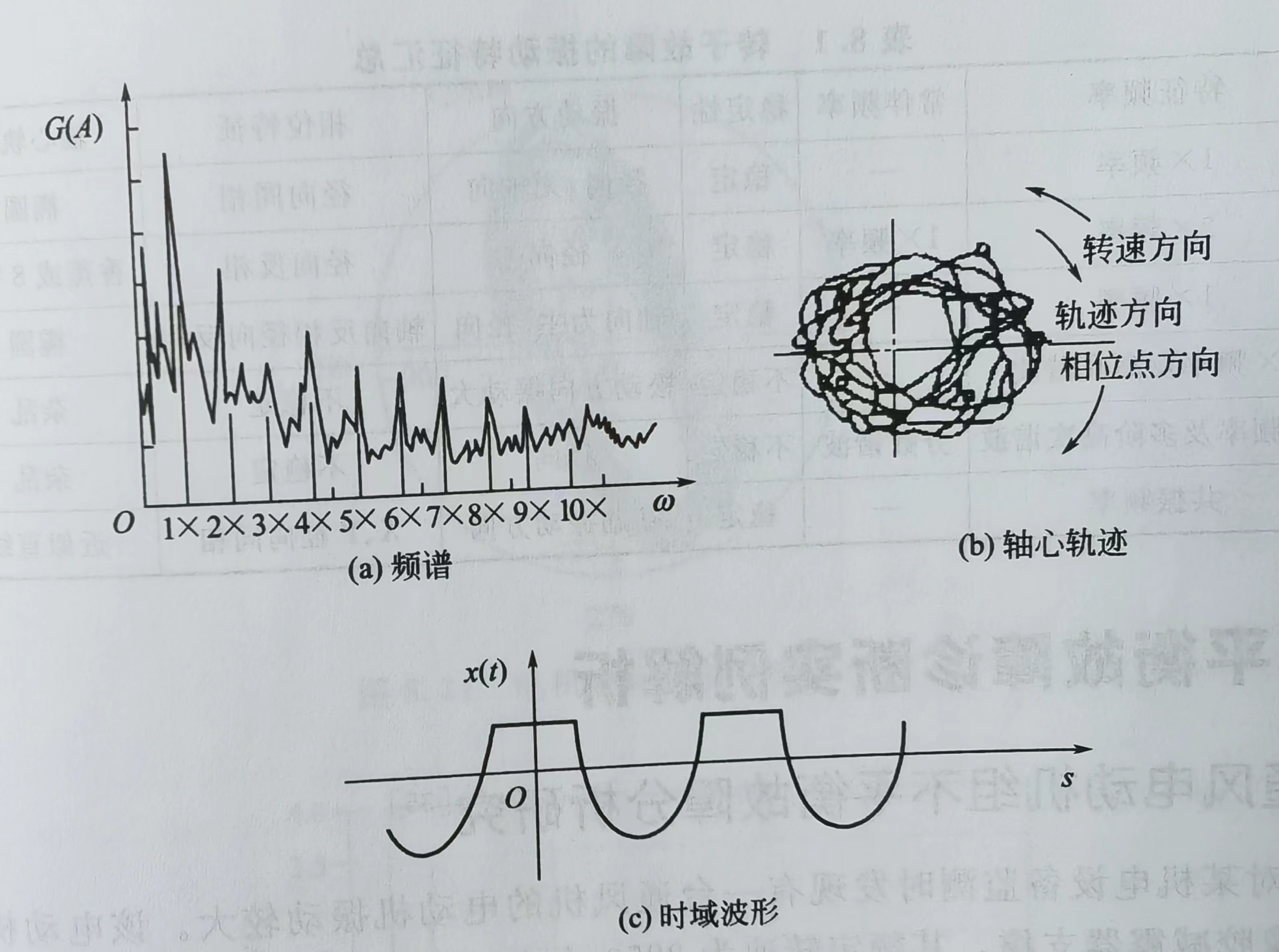

①頻譜除工頻外還存在豐富的高次諧波成分，如2X、3X、…，如圖所示。

②軸心軌跡上有"反進動"，顯擴散和紊亂現象，如圖所示。

③時域波形有明顯的"削頂"現象，如圖所示。

（轉子碰摩時的故障特征）

④振動隨轉速、負荷變化不明顯。

⑤振動大小有方向性，可能在某個方向會明顯偏大。

本文節選自《機械故障診斷及典型案例解析》時獻江? 王桂榮? 司俊山? 編著
