設備類型：減速機

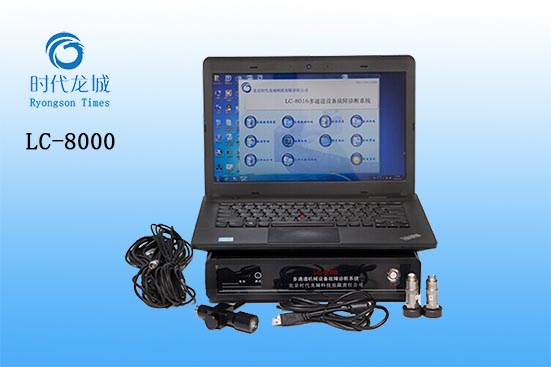

應用儀器：LC8000振動故障分析系統
監測方案：
石取減速機，廠商弗蘭德
型號：B4DH14A
編號：45031003003001

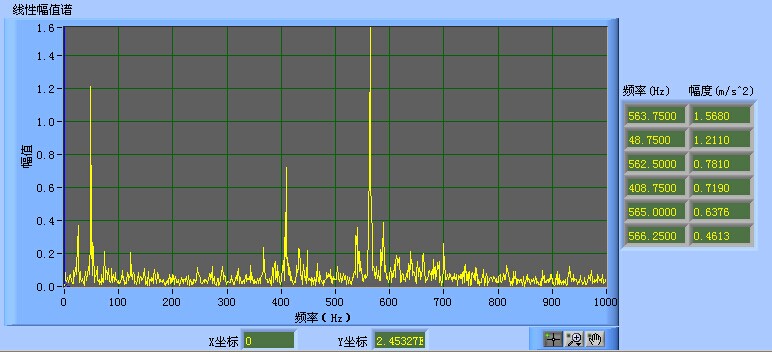

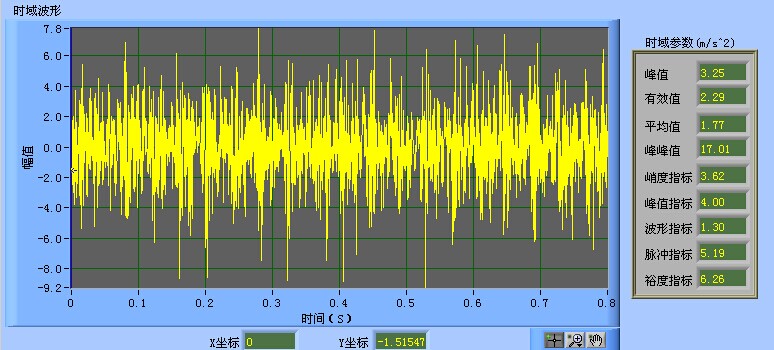

測點為其高速軸水平方向。

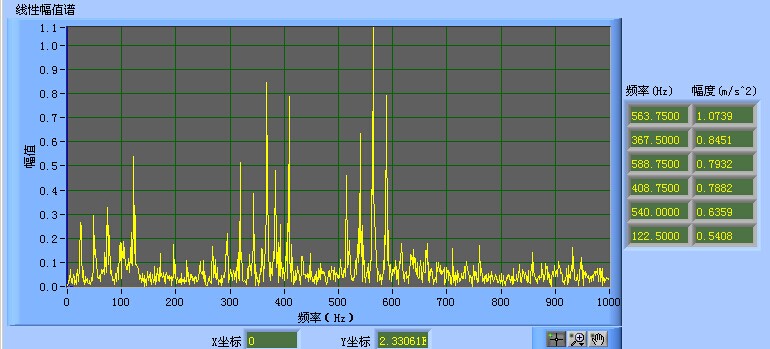

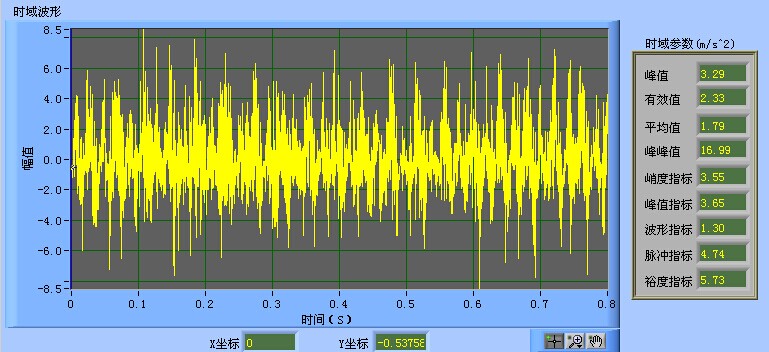

高速軸垂直方向。
此齒輪箱的嚙合頻率是：
轉速/60×齒數=21.3Hz×18=383Hz左右
測點輸入軸水平
輸入軸垂直
|
加速度 |
峭度指標 |
峰值 |
一級嚙合頻率 |
|
水平測點 |
3.6 |
3.25 |
383 |
|
垂直測點 |
3.55 |
3.29 |
383 |
監測結果：
經過數據分析嚙合頻率的邊頻帶比較明顯，判斷高速齒或者二級齒面上面有點蝕或磨損。
