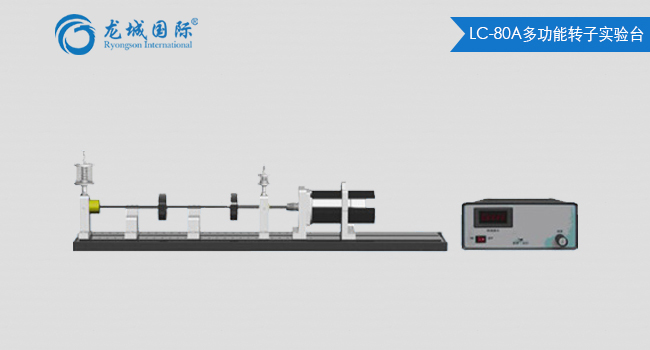

本試驗臺主要用于教學演示以及作動態實驗研究用。其特點是結構緊湊、體積小、運轉方便、演示項目多、測試手段成熟。

可做教學及實驗的項目有：

1、 剛性轉子現場動平衡

2、 撓性轉子現場動平衡

3、 轉子過臨界轉速時，基座振動與軸的振動及相位變化

4、 轉子結構形式對臨界轉速的影響

5、 撓性轉子的振型

6、 滑動軸承油膜震蕩

7、 非接觸測量軸的徑向振動和軸向位移(模擬)

8、 可演示多面動平衡

結構組成及配置

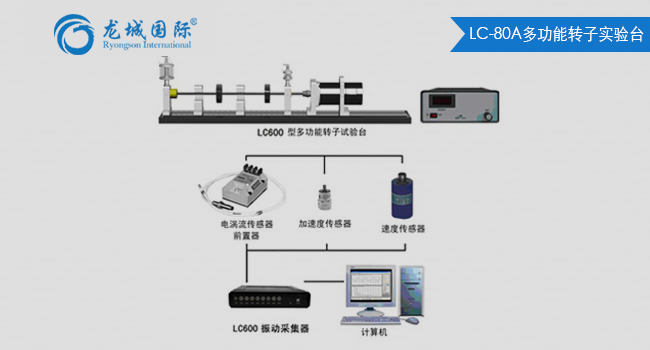

本試驗臺主要由直流電機、機座、含油軸承支座、轉動軸、滑動軸承支座、電渦流傳感器及支架、光電轉速傳感器及支架、加速度傳感器、速度傳感器及支架、配重盤、控制器、采集器、計算機及軟件等部分組成。

其中：含電渦流位移傳感器3套、ICP加速度傳感器、振動速度傳感器、激光轉速傳感器各1個。

電話：400-6616-001
北京時代龍城科技有限責任公司

1、LC600采集器：

采樣頻率100K，輸入量程±10伏，采集分辨率16位，USB接口，供電220V/50Hz

2、LC18系列電渦流位移傳感器

電渦流傳感器是基于渦流效應的原理制成的非接觸式位移傳感器.該傳感器由φ5探頭、加長電纜、前置器組成一套系統，用來測量旋轉機械軸的各種運行狀態參數：如軸的徑向振動、軸向位移、轉速、偏心、差脹等。本系列傳感器與美國本特利公司7200系列產品、德國申克公司SD-081.082產品技術性能基本相同，可替換使用。

3、LC-16A01加速度傳感器

LC-16A01加速度傳感器采用高可靠性的環形剪切加速度傳感器，性能遠遠優于壓縮式傳感器。

靈敏度：100mV/g;

頻響0.5Hz~6kHz;

質量25g;

4、CD-21速度傳感器

CD-21系列監視用速度傳感器，可用于測量軸承座、機殼或結構的振動。這種傳感器可進行相對于自由空間的振動的測量，其輸出電壓與速度成正比，也可以把速度量經積分轉換成位移量再予顯示。這種測量可以對某種形式的旋轉或往復機械的綜合工況進行評價。

自然頻率10Hz;

開路電阻1.5K;阻尼0.4;

失真度<0.6%;垂直和水平測量，

重量~170g，尺寸Φ33′60mm;

5、LC12JG 激光轉速傳感器

利用激光反射原理，獲得轉子轉動的信號，可測量轉子的轉速。特點是分辨率高，距離遠，實用范圍廣，頻響寬，可靠性高。內裝放大整形電路，輸出為幅度穩定的方波信號，能實現遠距離傳輸。

測量距離0.2cm-2.5m;測量轉速6~60000轉/分;供電DC5V-15V;

6、轉子教學軟件：LC-5000

7、計算機：CPU I3、內存4G、硬盤500G、19.5寸液晶顯示器。

8、整機尺寸：980×200×250 (mm )
