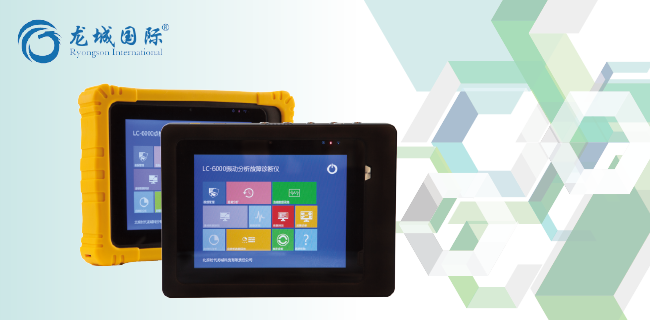

LC-6000振動分析儀是針對現場便攜式應用特別開發的，它即滿足了便攜式采集的要求，又實現了現場數據采集和設備故障分析功能，具有很高的性價比。振動分析儀是工廠開展?fàn)顟B(tài)監測、振動分析、故障診斷、數據采集不可少的智能儀器，同時也是設備管理與維護，實現預知維修的得力助手。
LC-6000系列是時代龍城公司為具備豐富頻譜知識的振動分析專家和維修專家開發的高性能便攜式振動監測故障診斷分析儀，它具有離、在線振動監測及故障分析功能

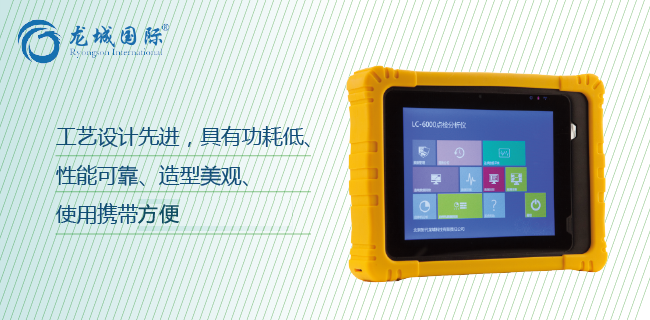

?1.工藝設計嚴要求，具有功耗低、性能可靠、造型美觀、使用攜帶方便的特點。
?2.按國標制造，測量值與國際振動烈度標準(ISO 2372)比對可直接判斷設備運行狀態。
?3.國際化設計標準，軟件模塊式風格，方便快捷易上手。
?4.可顯示加速度、速度、位移、峭度等多種技術參數。
?5.可采集時域頻譜，頻域頻譜，可直接觀察頻率以及幅值的大小。
?6.計算能力可滿足分析復雜設備的振動要求。
?7.內置診斷分析功能，現場快速給出振動分析結果。
?8.真彩液晶屏，分辨率高，可適用于不同的工作環境
?9.大容量存儲，實現多組數據實時回放功能。
?10.可與PC連接，在電腦上進行數據分析，數據存儲。
第 一 部分 振動分析故障診斷
|
功能
|
指標
|
|
棒圖：
|
用棒狀圖形直觀地顯示各通道的振動幅值，棒圖顏色為綠色時，表示振動正常，黃色時表示振動數值超過報警設定值，紅色時表示振動數值超過跳閘設定值。
|
|
時域分析：
|
它顯示各通道振動的時域特征，包括時域波形、概率密度、自相關分析、互相關分析、各種窗函數（漢寧窗、海明窗、三角窗、矩形窗等）等，實時顯示多種有量綱參數（峰值、平均值、有效值）和多種無量綱參數；便于設備運行狀態判斷，診斷
|
|
頻譜圖：
|
對時域波形進行頻譜分析可以得到信號中所含個諧波分量的頻率和幅值。以頻率Hz或轉頻倍數為橫坐標，以振幅為縱坐標，將分析結果繪制在圖上即可得到頻譜圖。
頻譜圖是目前進行故障分析和診斷的普遍使用的圖形，從中可以得到有關信號所含頻率成分的重要信息。該圖還可在指定波形處顯示對應點的幅值。頻譜種類包括幅值譜、功率譜、相位譜、倒頻譜分析等，實時顯示譜峰及對應頻率、各種窗函數任選；線性、對數譜選擇，用于不平衡、不對中、軸彎曲、軸裂紋等各種旋轉機械常見故障分析
|
|
平均譜分析：
|
為了有效的慮除現場的干擾信號，可以使用時域平均譜和頻域平均譜，以便提高信噪比
|
|
軸心軌跡圖：
|
對應一定的轉速，轉軸在支承軸承中的位置是一定的。由于振動，轉軸中心會圍繞著這個中心點做周期運動，形成動態運動軌跡即軸心軌跡圖。
該圖顯示某軸承處水平和垂直方向振動合成后的情況，不同的對應故障會呈現不同形狀的軸心軌跡，因此可以通過軸心軌跡來進行故障診斷
|
|
相關趨勢圖：
|
它顯示某段時間里各種信號（振動峰峰值、一倍頻幅值、相位、轉速、時間）相互之間的變化關系，其橫坐標和縱坐標的參數由用戶自由選擇。在分析機組振動隨時間（工況）、轉速、負荷的變化時，這種曲線直觀，對運行人員監視機組狀況很有用。
|
|
報表打?。?/span>
|
系統提供強大的報表輸出功能，可以直接將設備信息、波形數據、以及狀態參數輸出到WORD軟件中，便于設備狀態的管理。
全面的機械設備故障診斷功能
|
機械設備故障分析
根據現場的實際情況，通過多種分析方法，可以診斷設備各種轉子類故障(基礎松動、不平衡、不對中、軸彎曲、軸裂紋、共振、喘振、油膜渦動、油膜振蕩、旋轉失速、轉子與靜止件摩擦、轉子過盈配合件過盈不足、密封和間隙動力失穩)，軸承類故障(軸承磨損、軸承點蝕、軸承缺油)，齒輪箱類故障(齒輪磨損、齒輪偏心、齒輪齒距誤差過大)等各種機械故障。
對于流動軸承和齒輪系統，監測高頻脈沖信號是基本的要求，我公司提供了專門的無量綱的指標檢測，您可以以此迅速確認滾動軸承基齒輪系統是否存在故障，并確定故障程度。
第 二 部分? 動平衡軟件
儀器動平衡儀(以下簡稱儀器)是一種多功能儀器，它采用了微電子技術和故障診斷技術,集設備的故障診斷和動平衡校正功能于一身，融多通道故障診斷儀器為一體。
儀器包含了多通道振動數據采集器的功能，可以現場進行單雙面動平衡的測試和解算。
可以利用試重法或影響系數法進行動平衡校正，系統將自動解算出加（減）配重的質量大小和角度。同時具有轉子平衡數據庫管理功能；矢量分解功能。
功能與特點
1.單面、雙面現場動平衡功能，可用于幾十克到數十噸； 轉速由1轉/分到18萬轉/分的不同種類轉子的現場動平衡。
2.平衡方法：試重法和影響系數法。
3.開機次數：利用現場原有安裝條件，開停機2～3次。利用影響系數法1次起機即可獲得配重，達到動平衡校正的效果，大大的提高了工作效率。
4.專有的試重估算方法，可以根據輸入的轉子資料結合實際的現場環境自動估算出合理的動平衡試重質量， 減少1次開機， 大大的提高了工作效率。
5.靈活多用的配重方法：去試重法、不去試重法；有任意角度法、等分配重法；添加滑塊法、滑動滑塊法。
6.向?qū)絼?dòng)平衡操作：提供了完善的向?qū)絼?dòng)平衡功能，操作者只要按向?qū)б徊讲竭M(jìn)行就可以輕松完成動平衡校正，非常容易上手。
7.人性化的動平衡續作功能：若是因?yàn)槟承┰蚨袛嗔苏麄€(gè)動平衡過程，可以由中斷處接著向下做，不必從頭開始，從而繼續完成動平衡過程。
8.附帶簡單的故障診斷功能：在平衡之前，可以進行一下故障診斷，以便確保故障原因就是動平衡不良，避免盲目動平衡。
9.矢量分解：對解算出的平衡質量進行合理的矢量分解以及矢量合成，以滿足現場安裝的客觀要求。
10.完善的平衡報表：動平衡過程完成后，軟件可以自動生成動平衡報表，明確轉子的基本信息，振動降低情況以及詳細的配重信息。
11.完善的在線幫助系統，結合具體的實例，詳細解釋軟件操作的步驟，以及可能遇到的問題，使軟件的學習和使用非常方便。
12.轉速適用范圍：標準型：60～180000r/min；低速型：1 r/min以上。
13.質量適用范圍：標準型：1KG以上加強型；50克以上。
14.剩余不平衡量：質量為1mg；振動值：0.01mm/s。
15.一次平衡可使不平衡量減少90%以上。
16.振動參數精度5%。
17.轉速精度1%。
18.軟件終身免費升級，系統終身維護。
